Phaeno - Betonfieberstand 2013

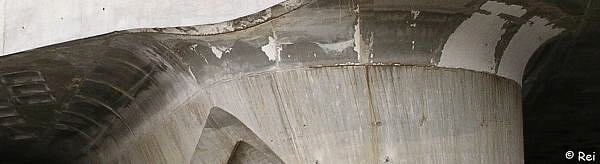

Die netzartigen Rissbildungen an der Betonoberfläche, die dann zu Betonabplatzungen führt, deuten auf eine Alkali-Kieselsäure-Reaktion hin. Das kann im Extremfall zum Verlust des Betongefüges und damit der Tragfähigkeit der Betonkonstruktion führen. Oft zeigt sich das erst mit einer zeitlichen Verzögerung von mehreren Jahren nach der Betonherstellung.

Wasser in der Tiefgarage zwingt erneut zum Abdichten der Fugen

Oh, wie war man stolz auf den Betonbau ! Schließlich setzte es Maßstäbe für Sichtbetonbauwerke, sagten zumindest diverse Architekten und natürlich die Phaeno-Betreiber selbst.
Das Ergebnis zeigt sich jetzt nach 8 Jahren und ist nicht erfreulich.
Natürlich ist das Phaeno ein tolles Gebäude - im Innenraum und in dem,
was an Experimenten dem Besucher geboten wird  !

Hier wurden einige Bohrkerne an den Cone-Übergängen gezogen.
Das Hauptproblem ist die Qualität der Bewehrung und der Betonverbindung an den Nahtstellen. Auf die nächste, sehr teure Sanierung können wir uns einstellen.

Zeitungsmeldung vom 10.10.2013:
„Eine Sanierung der Arbeitsfugen in den Cones ist voraussichtlich in der zweiten Jahreshälfte 2014 vorgesehen“.

30.12.2003

14.11.2013 - Die Voruntersuchungen für die Sanierung der Betonübergänge mit Kernbohrungen und Rissmonitoring zur Überwachung von Verschiebungen im Betongefüge sind bereits erfolgt.
Der Neuland habe ich meine sämtlichen Fotos (357) der Bau- und Reparaturphasen von
2001-2011 zur Verfügung gestellt. Das Interesse galt der Stärke der Armierung an den Cone-Übergängen. Die eigentliche Sanierung wird dann in 1 Meter-Schritten ohne Deckenabstützung gemacht, der Beton mit Wasserstrahl aufgebrochen, die Armierung bleibt erhalten. Die Arbeitsschritte lassen zur Stabilität der Cones immer 1 Meter frei, um später zwischen den bereits sanierten Stellen den vollen Cone-Umfang zu erreichen. Sollte die Armierung nicht ausreichen, wird bei vergrößerter Öffnung zusätzlicher Armierungsstahl eingebracht.

Einbringung der Armierung an den Cone-Übergängen - Aufnahme vom Okt. 2002

Über einen Zeitraum von ca. 12 Wochen erstrecken sich ab Dezember die
Testfeld- Sanierungsarbeiten an Cone 1
Ab Mitte 2014 werden dann alle Cones saniert.

Aufbau der Arbeitsbühnen und anschließender massiver Verschalung, sowie Styropur zur Geräuschdämmung am 03.12.2013
